■商品概要
①マットセンサー（標準タイプ）
・外形寸法：W600㎜×B450㎜×H14㎜（保護カバーは含まず）
・防水樹脂加工6面一体成型 センサーケーブル一体成型品
・検知可能重量：約50kgf以上
・耐荷重：約2,000kgf
・マットセンサー取付け板：A6061-T6（耐食性アルミ合金）
W1000㎜×B600㎜×t3㎜

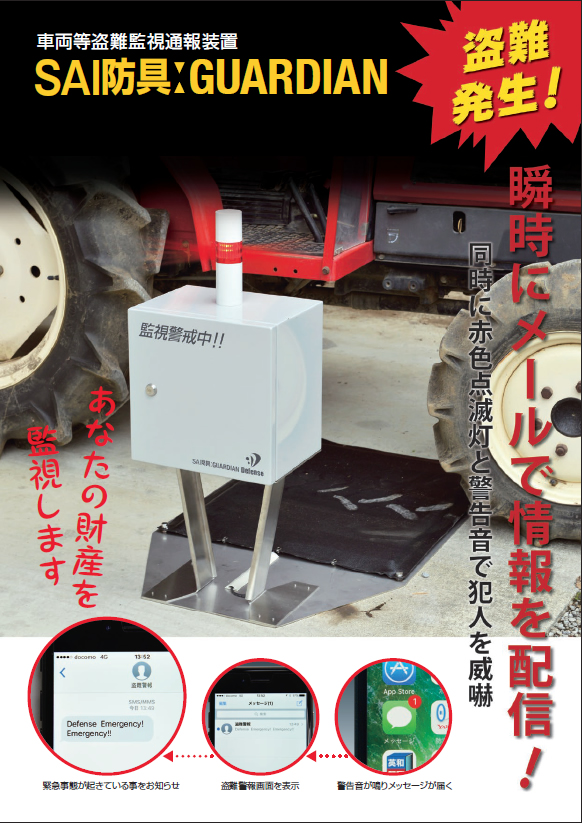

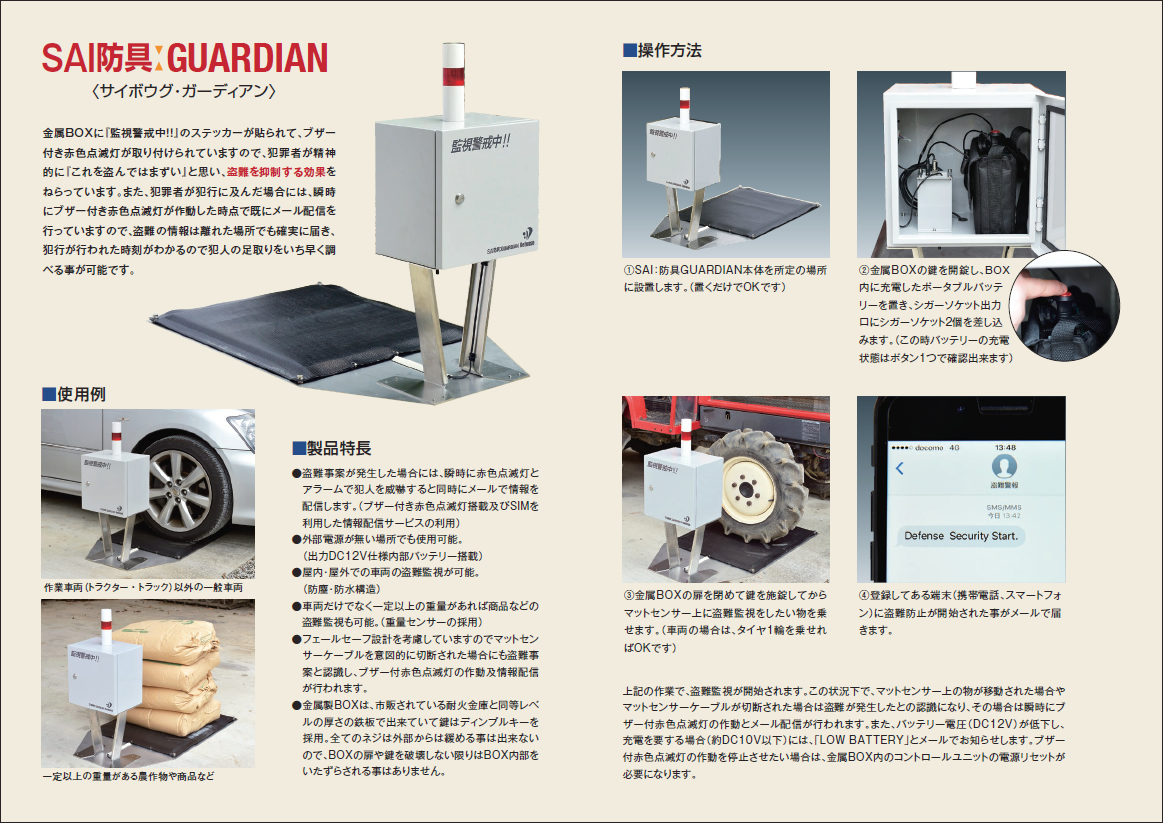

商品名/SAI防具：Guardian（サイボウグ：ガーディアン）
製品重量/約20kgf（ポータブル電源は含まず）
②コントロールBOX
・材質：ポンデ鋼板t=1.6㎜（粉体焼付塗装処理）
・外形寸法：外径W300㎜×H300㎜×B220㎜（開閉扉を含む）
・防塵・防水構造：IP55程度（BOX下方向からの浸水は除く）
・使用錠前：ディンプルキータイプ
・外部付属品：ブザー付赤色点滅灯、監視警戒中ステッカー
・BOX取り付け足：SUS304 t3㎜
③コントロールユニット
・型式：HM-120（3G機能搭載）
・材質：難燃性ABS樹脂（UL94V-0）
・外形寸法：W69㎜×H115㎜×B28㎜（アンテナは含まず）
・消費電力：最大300mA（メール送信時）
・使用温度範囲：－10℃～+60℃
④ブザー付赤色点滅灯（外形φ50㎜）
・型式：LR5-101WJBW-R（LEDタイプ） ㈱パトライト社製
・最大音圧：90dB
・定格消費電力：最大5.0W
・外部接点消費電流：500mA
⑤ポータブル電源
・型式：SG-1000（高性能シール式鉛蓄電池タイプ）
大自工業㈱社製
・外形寸法：H160㎜×W160㎜×D70㎜
（ショルダーバックケースは含まず）
・重量：約3.2kgf
・バッテリー容量：DC12V-7.0Ah
・充電方法：AC100V（ACアダプターによる）
もしくはDC12V（シガープラグ方式による）
・バッテリーチェック：LED表示方式
・安全保護回路内蔵：過充電防止回路/出力側10Aヒューズ
・充電時間：バッテリー容量が80％以上の場合で約12時間
・連続使用可能時間：消費電力が5Wで約10時間
【注意事項】
※本装置を使用するには、別途モバイル通信サービスの個別契約とmicroSIMカードが必要です。
（NTTドコモ系MVNOのmicroSIMカード「SMS+データ通信」の契約が必要です。）
※本装置を稼働させる場合には、必ずポータブルバッテリーの容量を確認してからご使用下さい。
※ポータブル電源は消耗品ですので、定期的な買い替えが必要になります。
※ブザー付赤色点滅灯及びポータブル電源に関しては、㈱パトライト及び大自工業㈱の
取扱説明書に沿った使用方法を順守して下さい。
※本製品を設置する際には、アスファルト舗装などがされた固い平坦な地面へ設置して下さい。
柔らかい地面に設置する場合には重量等でマットセンサーが変形し故障の原因になりますので、
土や砂利などの地面上に設置する場合には、マットセンサーに曲りが生じないように、コンパネ材
などを地面上に設置してからその上に本製品を設置してください。
【特注品について】
※マットセンサーの大きさや検知可能重量、耐荷重を変更する事は可能です。
※本装置はマットセンサー上の物体の有り無を検出していますが、マットセンサー上の重量変動を
検知する事も可能です。
※その他ご要望がありましたら下記、「㈱ディフェンス」までお問い合わせ下さい。
